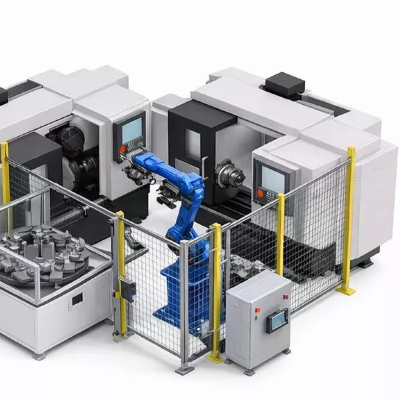

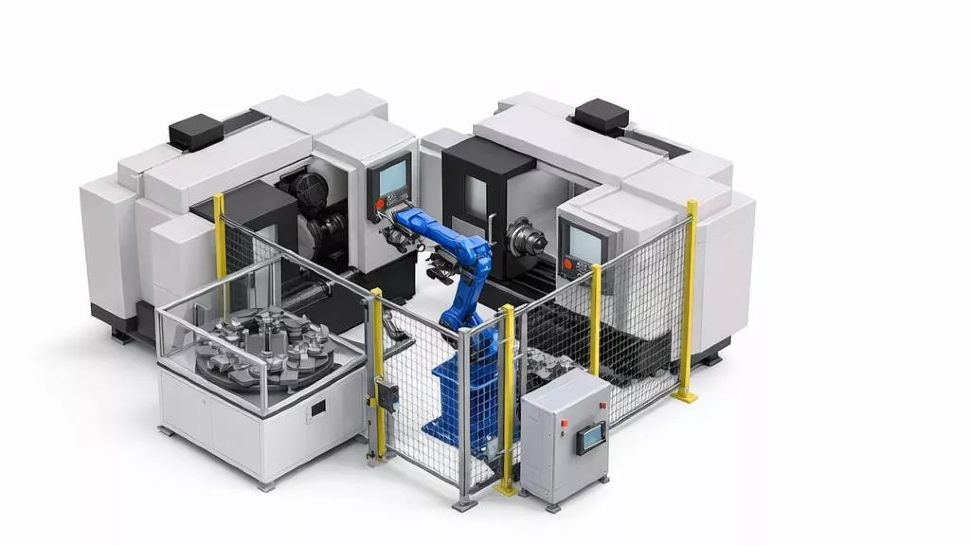

Роботизированный комплекс загрузки-выгрузки станков с ЧПУ

Сфера применения:

Комплекс оптимален для предприятий, использующих металлообрабатывающие станки с ЧПУ, и может быть интегрирован в следующие отрасли:

• Машиностроение и металлообработка. Автоматическая загрузка валов, втулок, фланцев, шестерён и других тел вращения
• Автомобилестроение. Подача заготовок для производства деталей двигателей, трансмиссии, элементов подвески
• Приборостроение и электроника. Обработка мелких цилиндрических деталей из металлов и пластиков
• Производство крепежа и метизов. Высокоточная загрузка болтов, гаек, шпилек, роликов
• Аэрокосмическая промышленность. Работа с ответственными деталями из специальных сплавов
• Инструментальное производство. Загрузка заготовок для свёрл, фрез, оснастки
• Автоматизированные склады и логистика. Манипулирование готовыми изделиями при упаковке или передаче на следующие операции
• Покрасочные линии. Навеска деталей на подвесы окрасочных установок

Основные принципы работы:

• Накопление заготовок: Оператор вне рабочей зоны робота загружает партию заготовок в специализированный накопитель. Накопитель обеспечивает поштучную подачу деталей роботу и приём готовых изделий, позволяя комплексу работать автономно в течение длительного времени
• Загрузка станка: Робот-манипулятор CRP со сдвоенным пневмомеханическим захватом берёт одну заготовку из накопителя, открывает двери станка ЧПУ (при необходимости) и устанавливает заготовку в патрон или приспособление. Вторая позиция захвата может использоваться для извлечения готовой детали
• Выгрузка и возврат: После завершения обработки робот забирает готовую деталь, закрывает станок и возвращает изделие в накопитель или передаёт на следующую позицию (например, конвейер). Цикл занимает 10–20 секунд в зависимости от массы и компоновки
• Работа с разными диаметрами: Захват оснащён модулем регулировки пальцев, позволяющим переналаживаться на различные диаметры заготовок в пределах рабочего хода кулачков (до 6 мм на кулачок). При необходимости смены типоразмера вне этого диапазона возможна предварительная механическая настройка
• Безопасность: Периметр огорожен механическими ограждениями с контролем доступа. Все действия оператора по загрузке/выгрузке партий выполняются вне опасной зоны, поэтому робот продолжает работу без остановок
• Управление: Система управления на базе ПЛК обеспечивает синхронизацию с ЧПУ станка, контроль циклов и диагностику. Возможна глубокая интеграция программного обеспечения для максимальной автоматизации

Замена сотрудников:

2 оператора

Ценовой диапазон:

Базовая комплектация (включая монтажные и пуско-наладочные работы): от 8 500 000 ₽

Дополнительные опции:

• Глубокая интеграция ПО: Стыковка управляющих программ РТК и станка ЧПУ для автоматического обмена сигналами и оптимизации циклов
• Позиционеры и перехватыватели: Устройства для ориентации деталей или передачи между разными станками (например, для двухсторонней обработки)
• Дополнительные накопители и конвейеры: Увеличение автономности и организация многостаночного обслуживания
• Специализированные захваты: Под нецилиндрические детали, детали сложной формы, а также захваты с системой технического зрения для контроля ориентации и качества
• Системы технического зрения: Для распознавания заготовок, проверки наличия дефектов, измерения геометрии
• Автоматическая смена захватов (инструмента): Для быстрой переналадки под различные типы деталей
• Расширенные системы безопасности: Лазерные сканеры, дополнительные блокировки

Эффект от внедрения:

• Увеличение загрузки станков: Оборудование может работать в автоматическом режиме в ночные смены и выходные дни (24/7), повышая коэффициент использования
• Сокращение времени цикла: Быстрая загрузка/выгрузка (10–20 с) и синхронизация со станком минимизируют простои
• Освобождение персонала: Оператор лишь периодически загружает партии заготовок, один человек может обслуживать несколько РТК
• Стабильность качества: Исключение ошибок, связанных с человеческим фактором (пропуск цикла, неправильная установка детали)
• Гибкость производства: Быстрая переналадка на новый типоразмер деталей за счёт регулировки захвата и программирования
• Повышение безопасности труда: Персонал не находится в опасной зоне работающего станка и робота

Эффективность:

Окупаемость роботизированного комплекса для загрузки станков с ЧПУ обычно составляет от 1 до 2 лет.

Основные факторы, влияющие на срок окупаемости:

• Рост производительности: Увеличение эффективного времени работы станка до 30–50% за счёт сокращения простоев на загрузку/выгрузку и возможности работы без перерывов
• Снижение затрат на персонал: Один оператор, загружающий накопители, заменяет несколько человек, занятых ранее на ручной загрузке
• Уменьшение брака: Точное позиционирование и исключение ошибок установки детали
• Быстрая окупаемость за счёт использования существующего станочного парка: Автоматизация не требует замены станков, а лишь дополняет их
• Возможность многостаночного обслуживания: Один робот может последовательно обслуживать несколько станков, повышая общую эффективность участка
